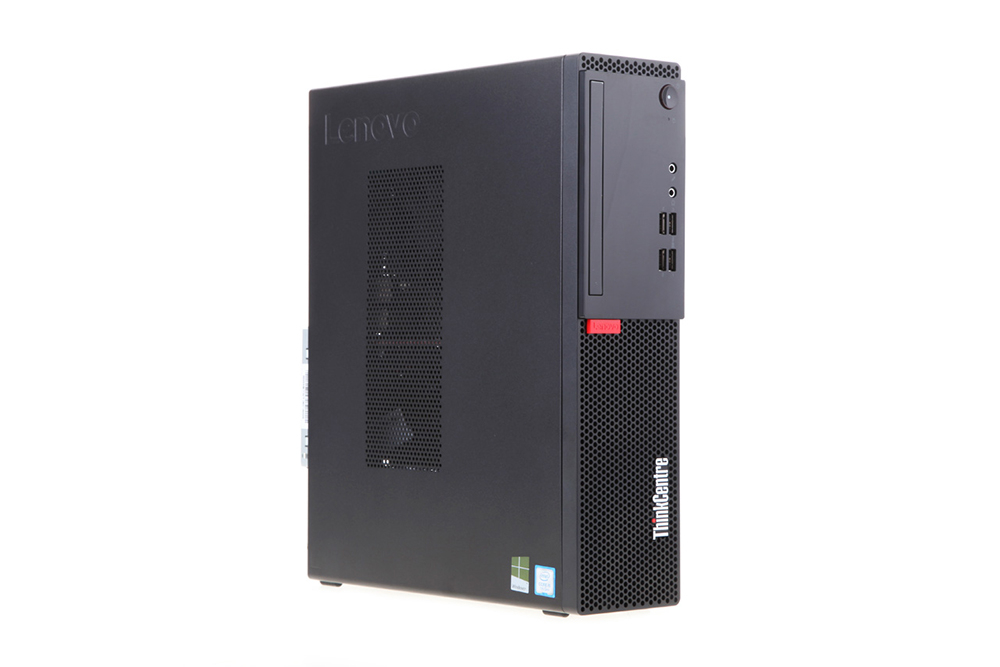

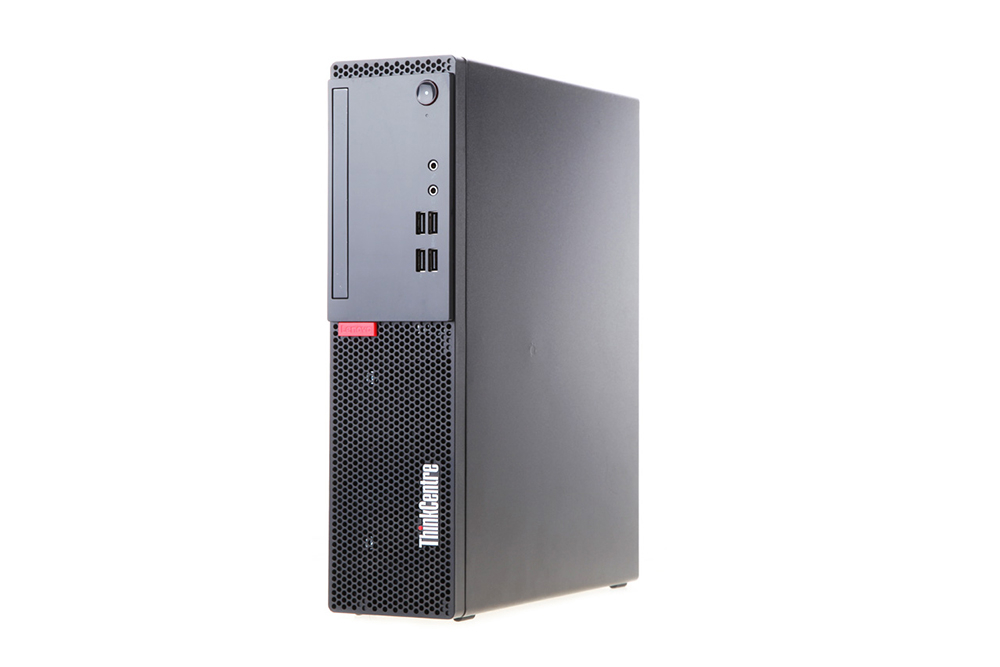

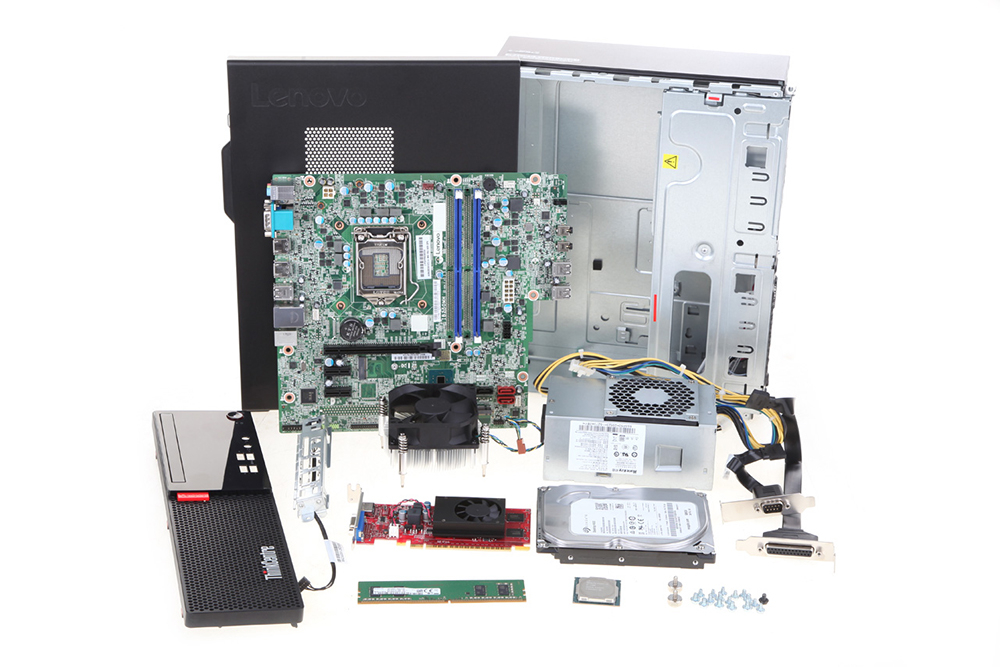

前几天我们为大家带来了ThinkCentre E75s小型台式机的评测,想必看过的朋友一定对它8.4L的体积印象深刻,肯定有朋友会问,这么小的体积下是如何装进性能强劲的i5-7400和其他硬件的呢,下面就请跟随我们的脚步,来看看这款ThinkCentre E75s的内部到底有什么特别之处吧。ThinkCentre E75s在外观上以黑色为主,体积仅为8.4L,主机前部有大量的圆形小孔,上部为凸出的前置接口面板,右下方还有一枚烫金工艺的ThinkCentre logo,字母i上方的小圆点开机后为红色常亮。
3/29
主机左侧中间有大量的散热开孔,左上方还有一枚Lenovo的logo。
4/29

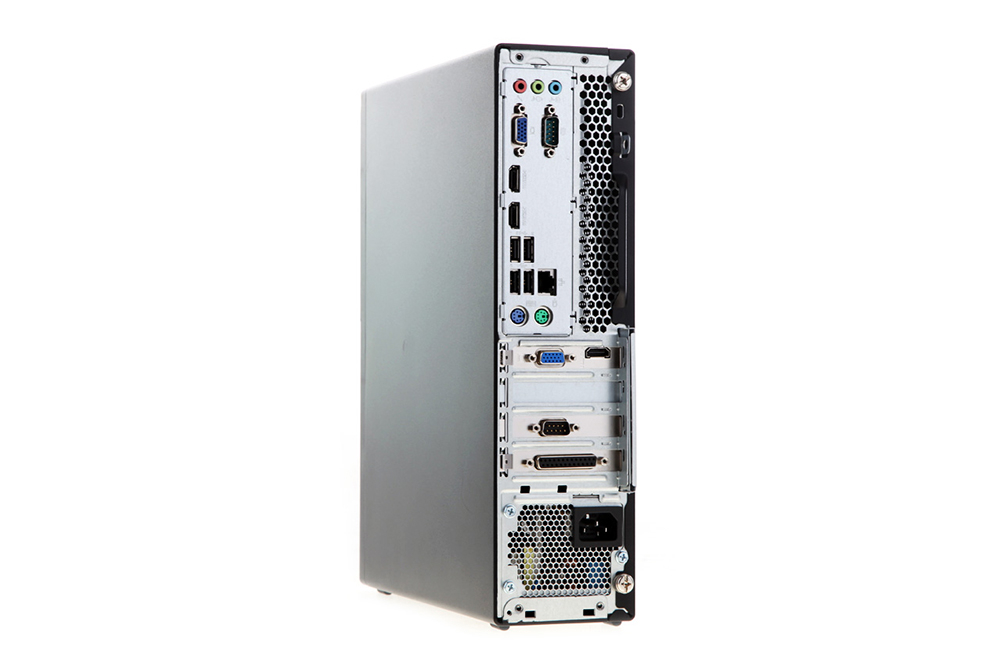

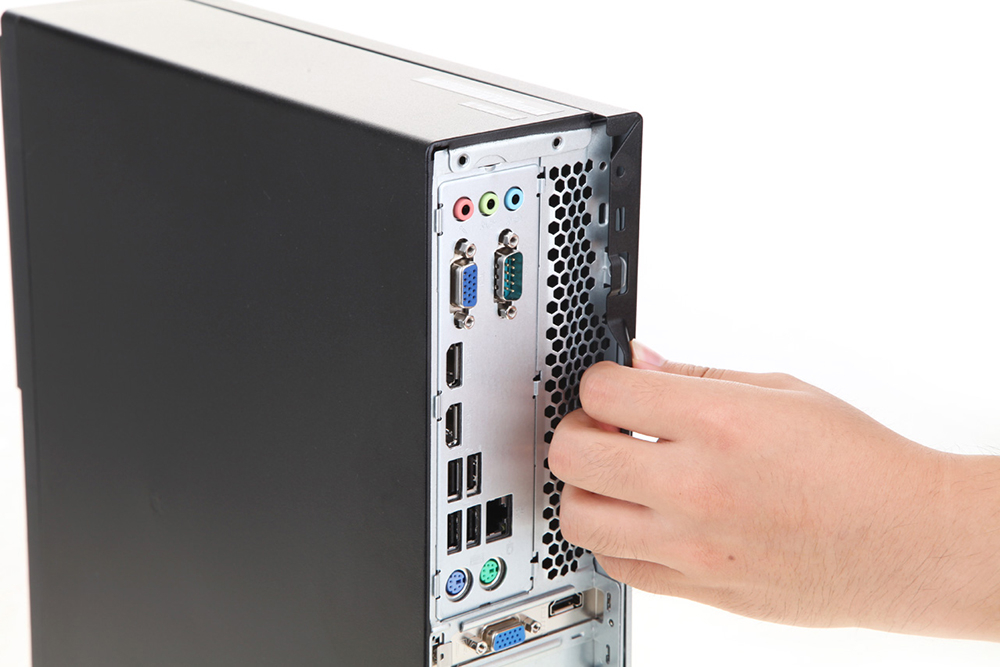

在扩展接口方面,考虑到商务主机的定位,ThinkCentre E75s的接口确实非常丰富,上部接口包括3个音频接口、1个VGA、1个DB9接口、2个HDMI、4个USB 3.0、1个RJ-45网口、2个PS/2键盘鼠标接口。下部接口包括显卡上的1个VGA和1个HDMI接口,还有1个DB25接口和1个DB9接口,最下面的是电源插口。
5/29

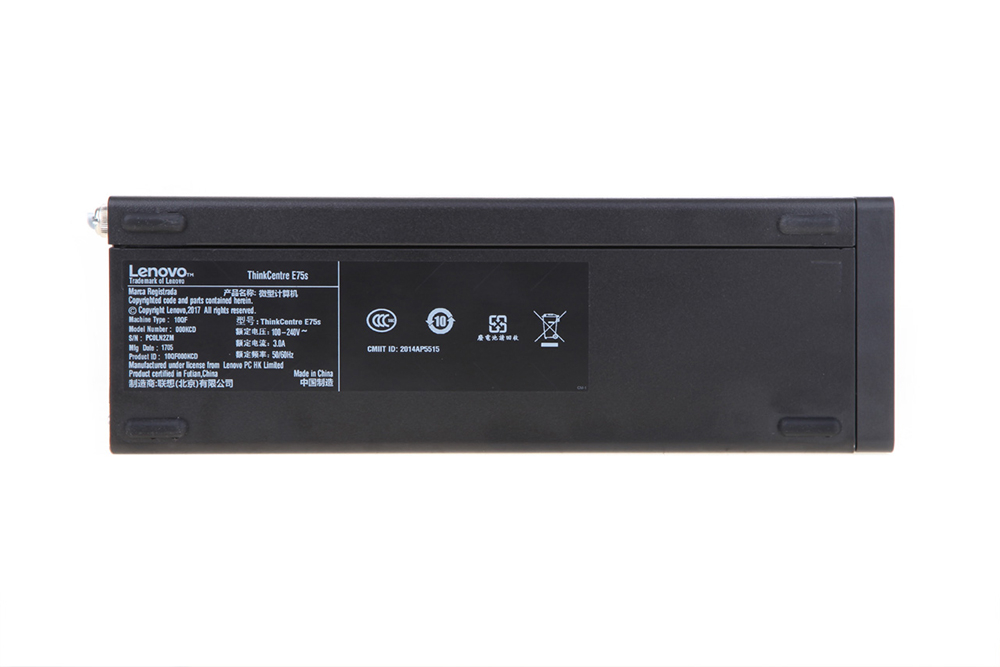

主机底面有一张ThinkCentre E75s的铭牌,四周还各有一个椭圆形的防滑脚垫,脚垫厚度约在4mm左右,防滑效果非常好。
6/29

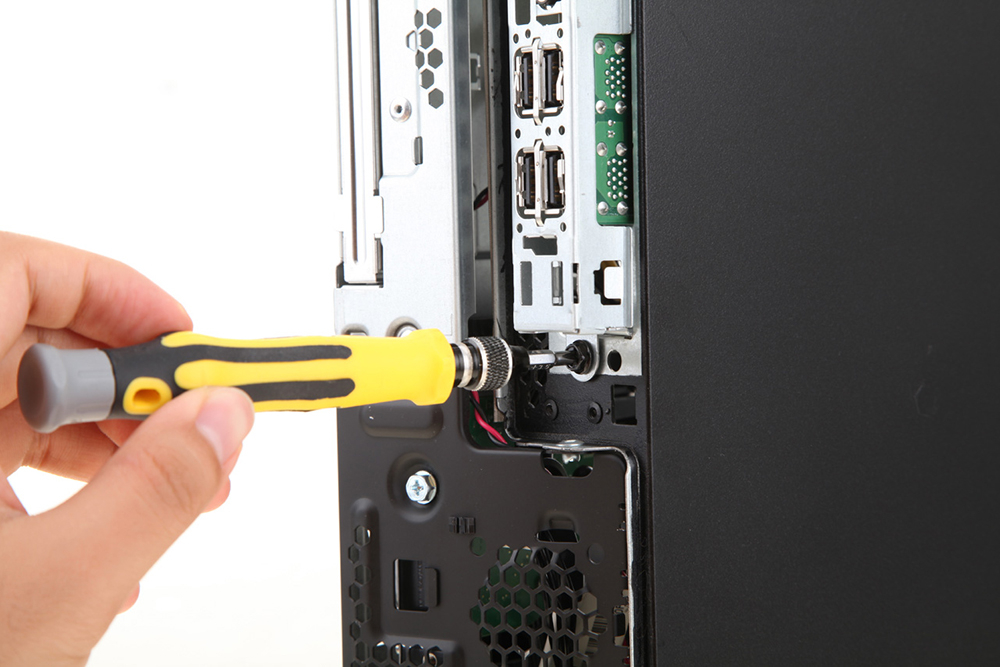

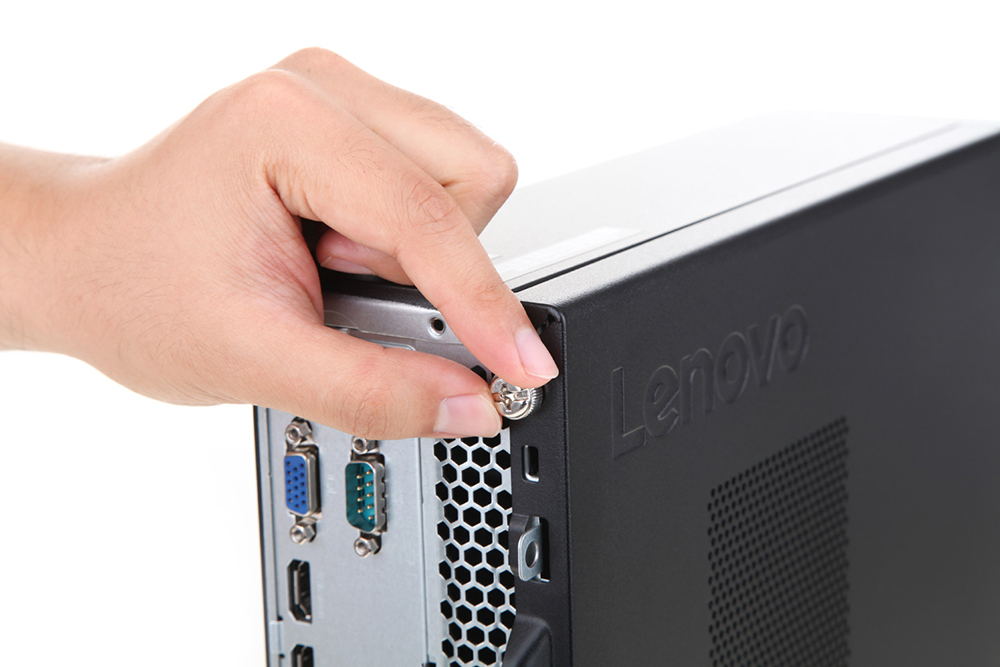

第一步需要把固定机箱侧盖的2枚手拧螺丝拧下。
7/29
拧下螺丝后把侧盖向后拉出就能取下了,比较常规的侧盖固定方式。
8/29

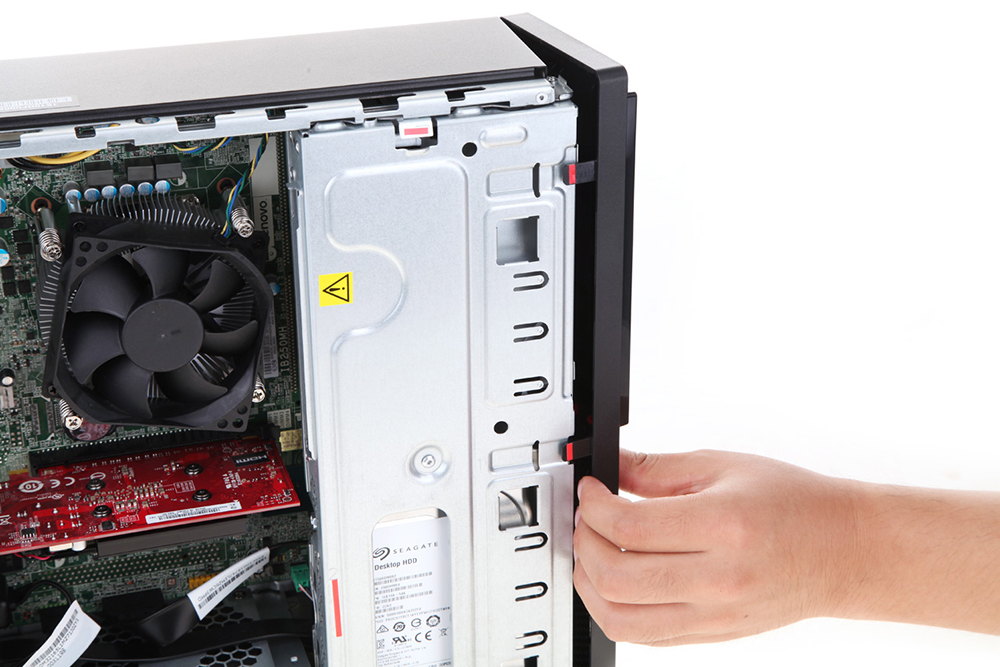

然后我们需要把机箱前面板取下,这里只要拉起左边3个红色的固定卡子就可以了。
9/29

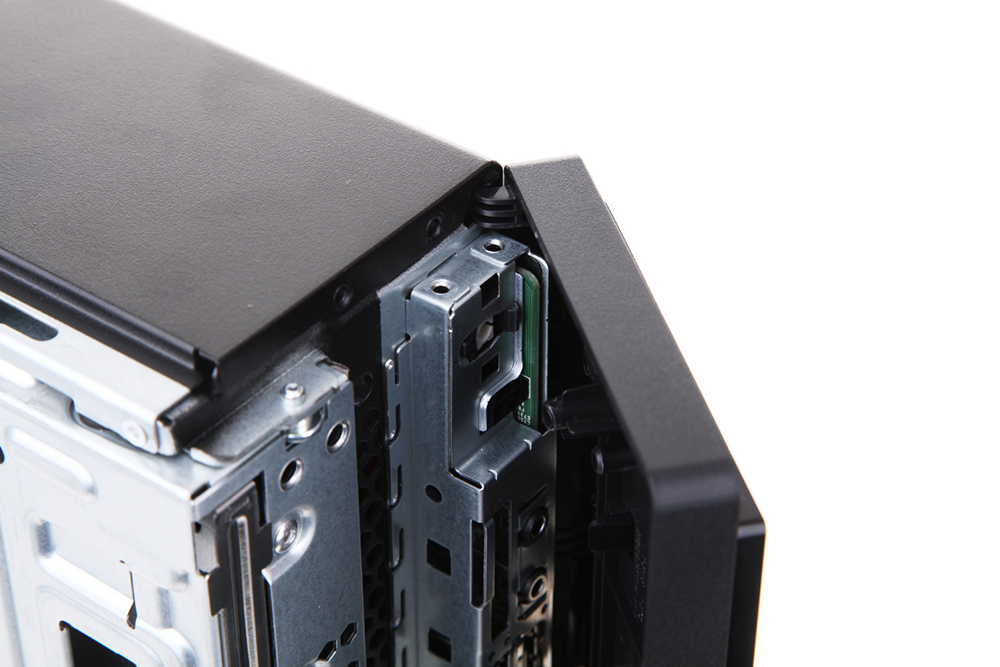

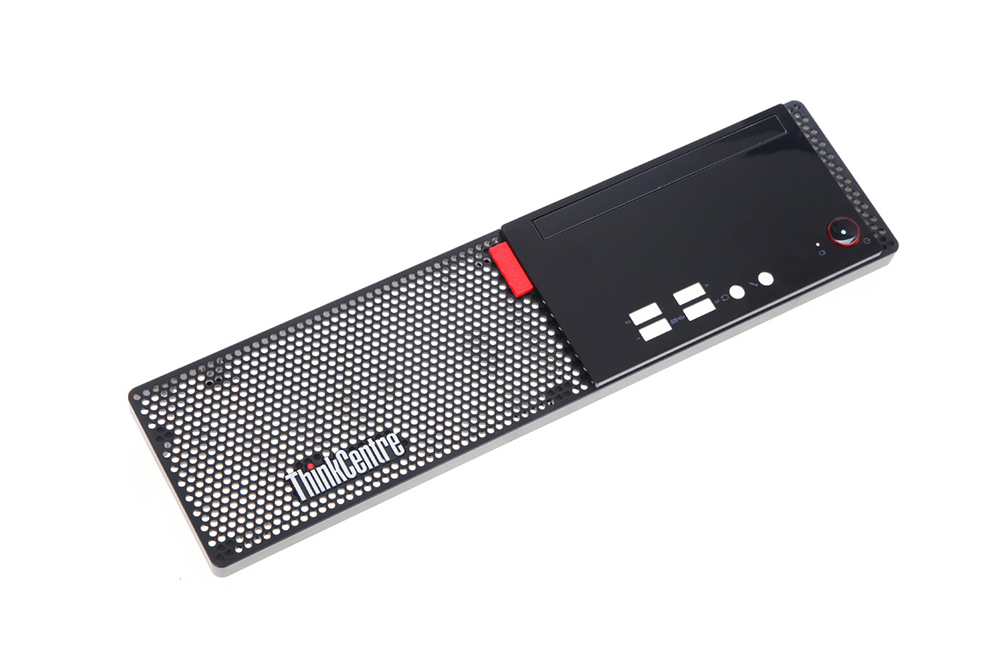

前面板采用单边固定,可以看到右边是旋转式的卡扣。
10/29
取下前面板。
11/29

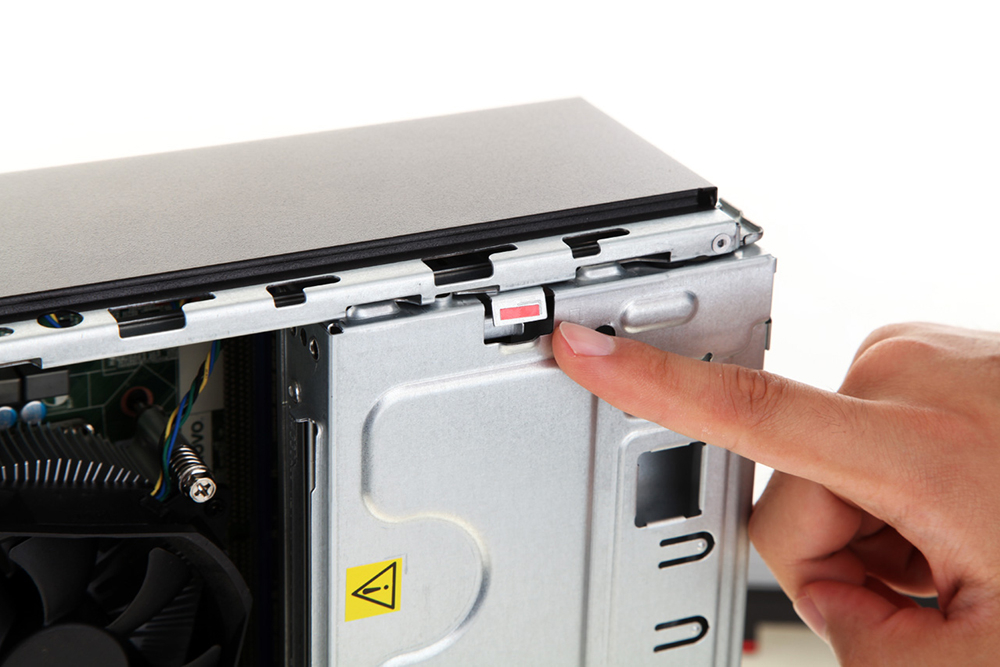

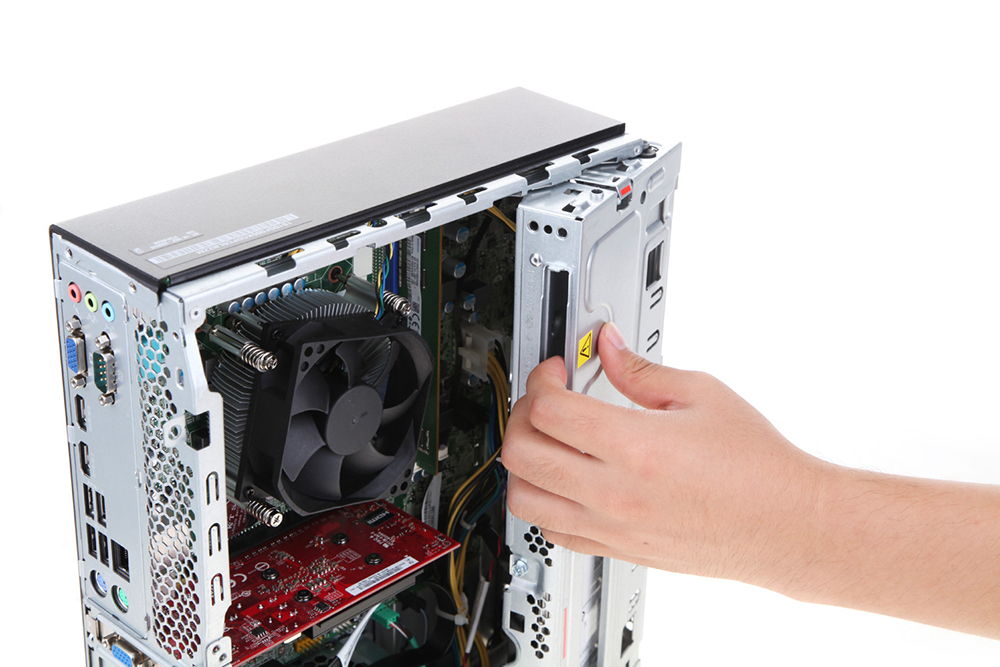

之后我们要把机箱前部的硬盘架拉出,首先需要按下手指向的标红的地方。
12/29
然后向外拉出即可。
13/29

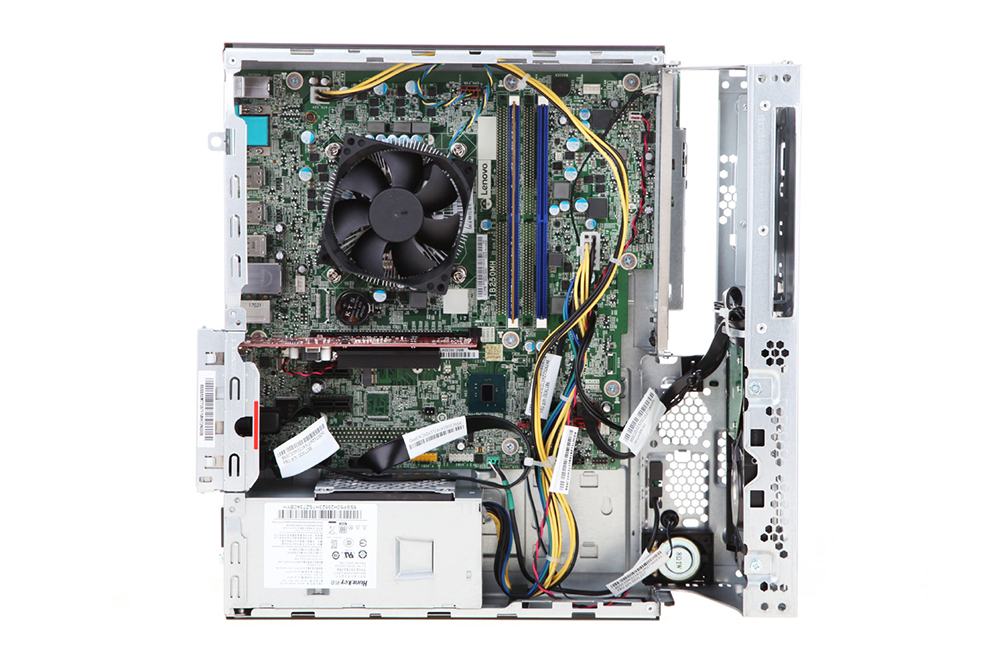

机箱内部全貌,可以看到主板、电源分别为侧置和下置的结构,硬盘在前部的转动式硬盘架上。
14/29

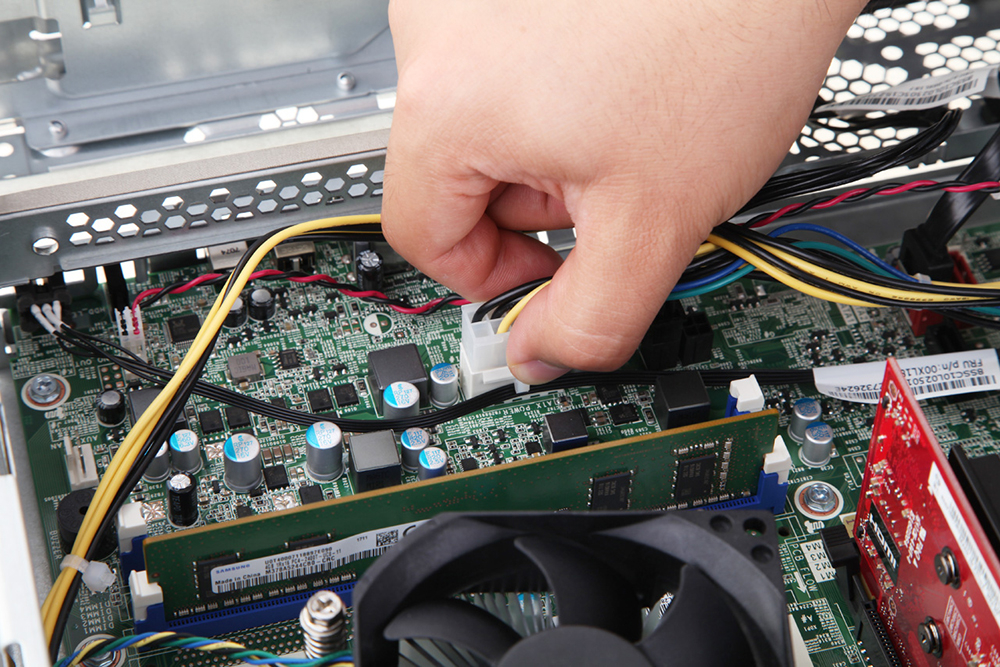

拆硬件之前我们需要先把各种连接线一一拔下。
15/29

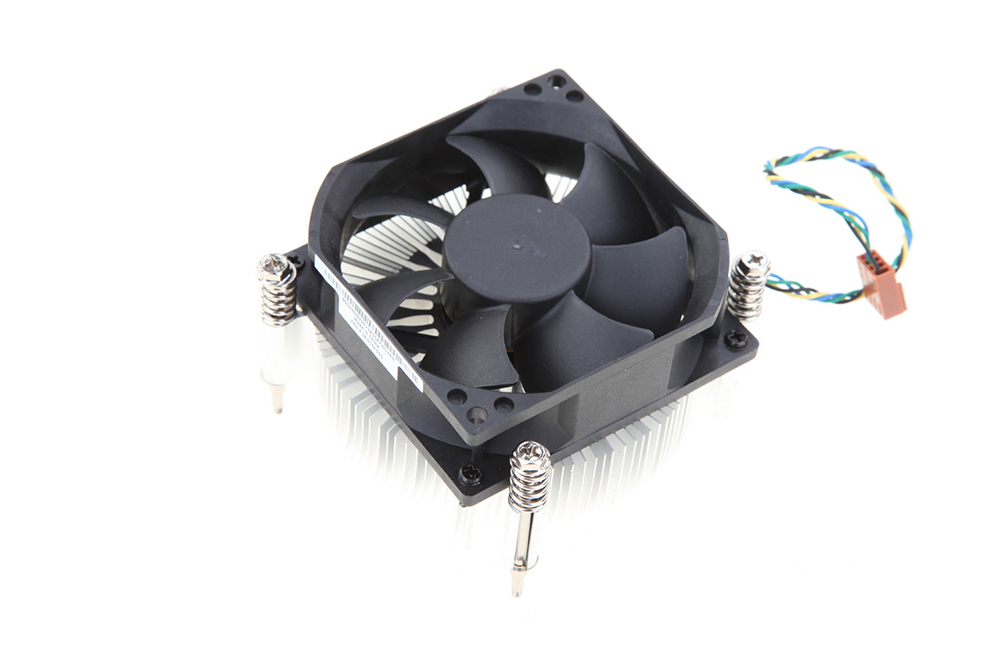

拧下散热器四周的螺丝就可以把它取下了。
16/29

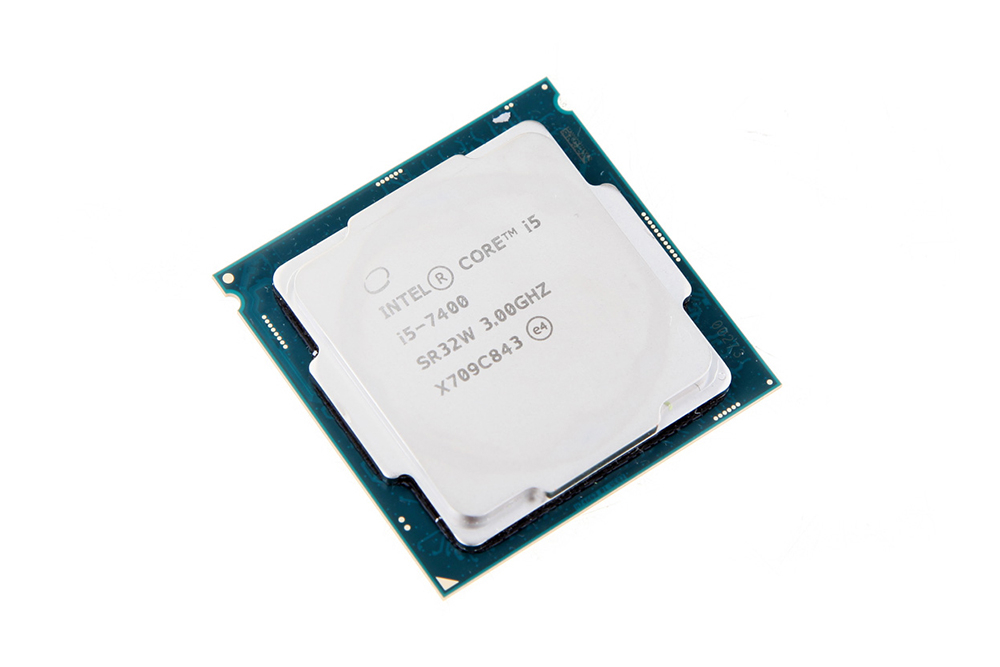

CPU是第七代英特尔酷睿i5-7400,4核心4线程设计,基频3.0GHz,最大睿频3.5GHz,6M三级缓存,TDP为65W。
17/29

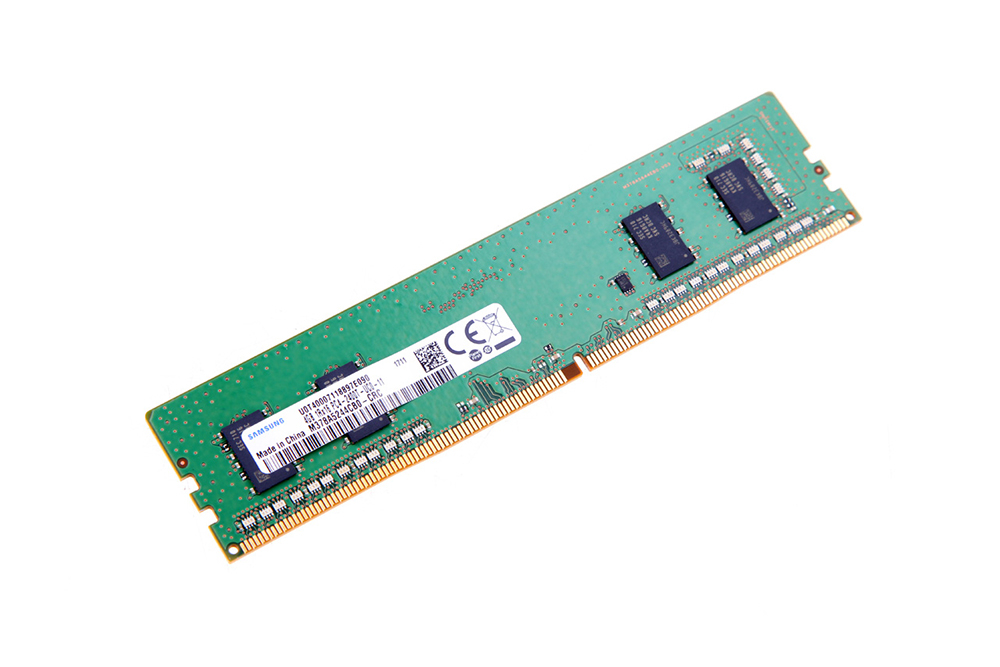

内存是三星的4GB DDR4,单面4颗粒。
18/29

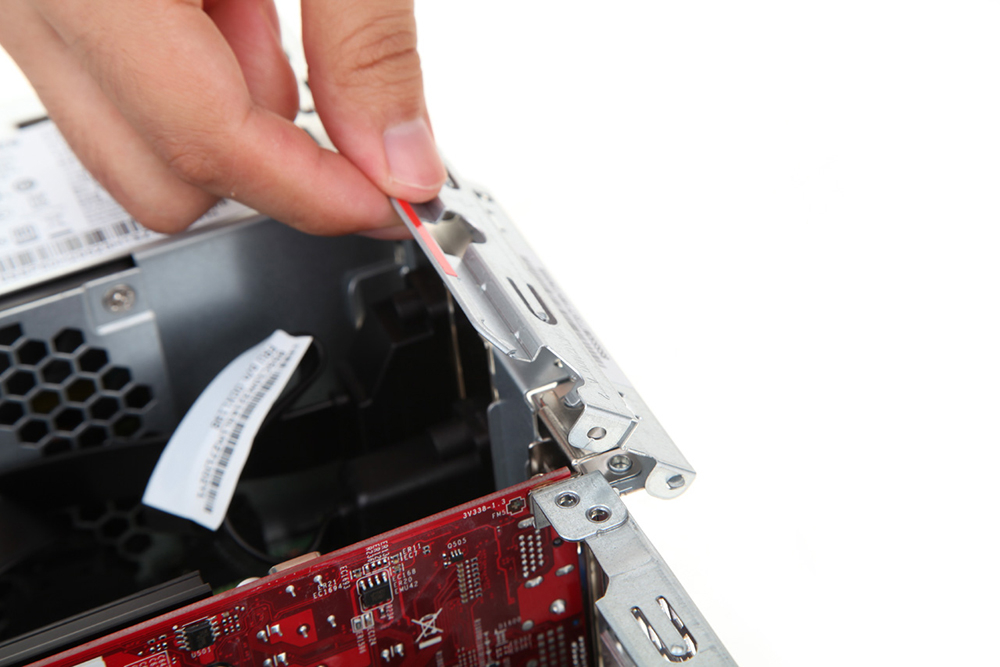

在PCI-E插槽这里有一个挡片,拉出它才能取下显卡等PCI-E设备。
19/29

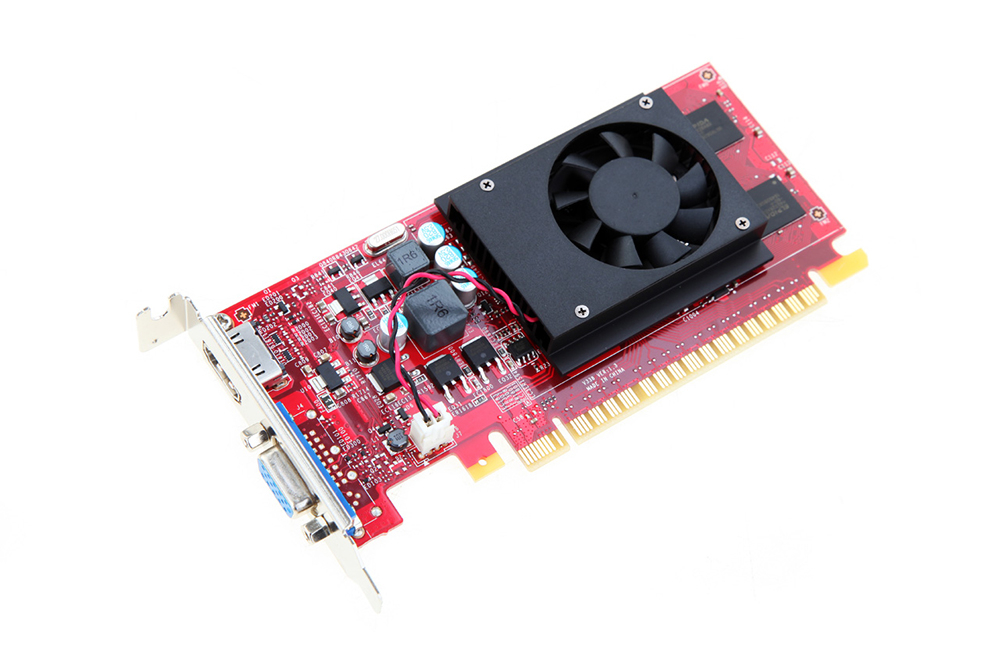

显卡为GT 730,对于办公来说性能足够。
20/29

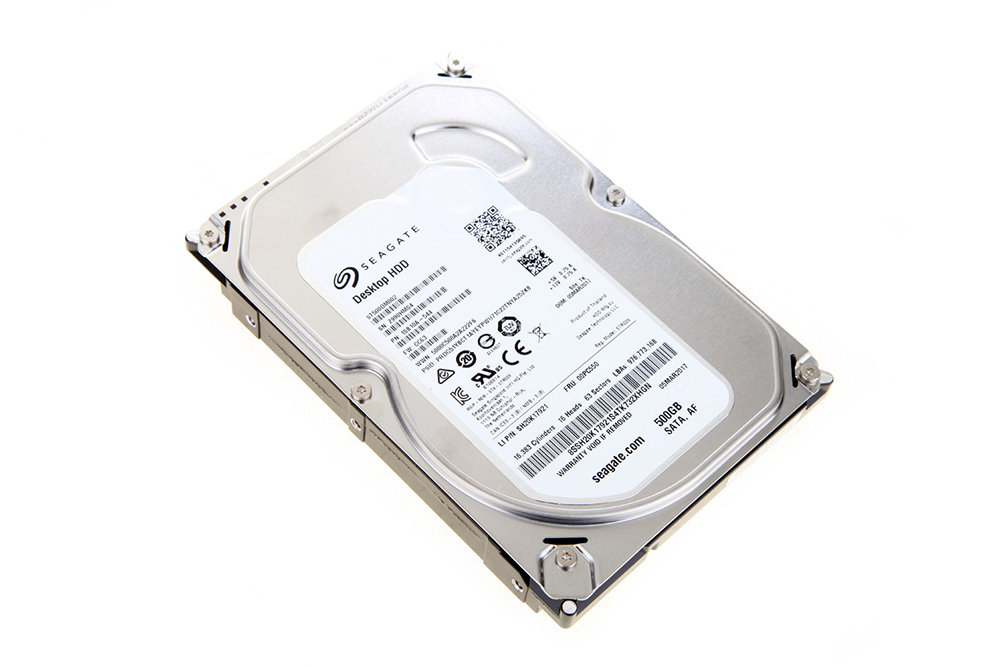

拔下电源和数据线再拧下硬盘左右两侧共4颗螺丝之后就可以拿出硬盘了,可以看到硬盘为希捷的500G HDD。
21/29

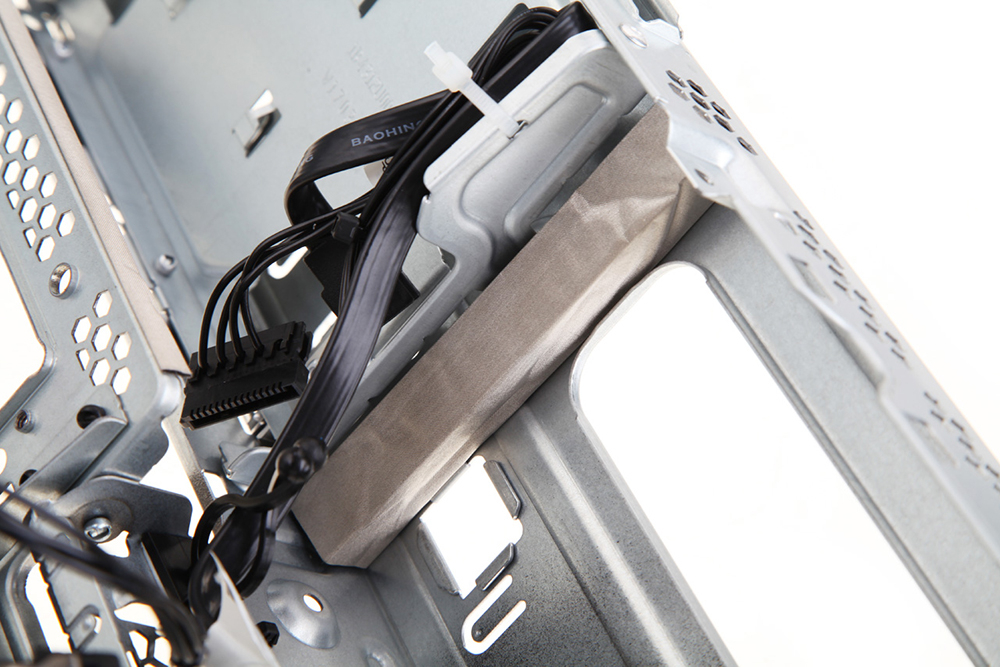

在取下硬盘后我们发现,在固定硬盘的顶端有一块十分厚实的减震垫,想必是为保护硬盘设计的。
22/29
在拆主板时需要注意,首先要把机箱前部接口处的挡板拧下,否则是拿不出主板的,这里只有1颗固定螺丝。
23/29

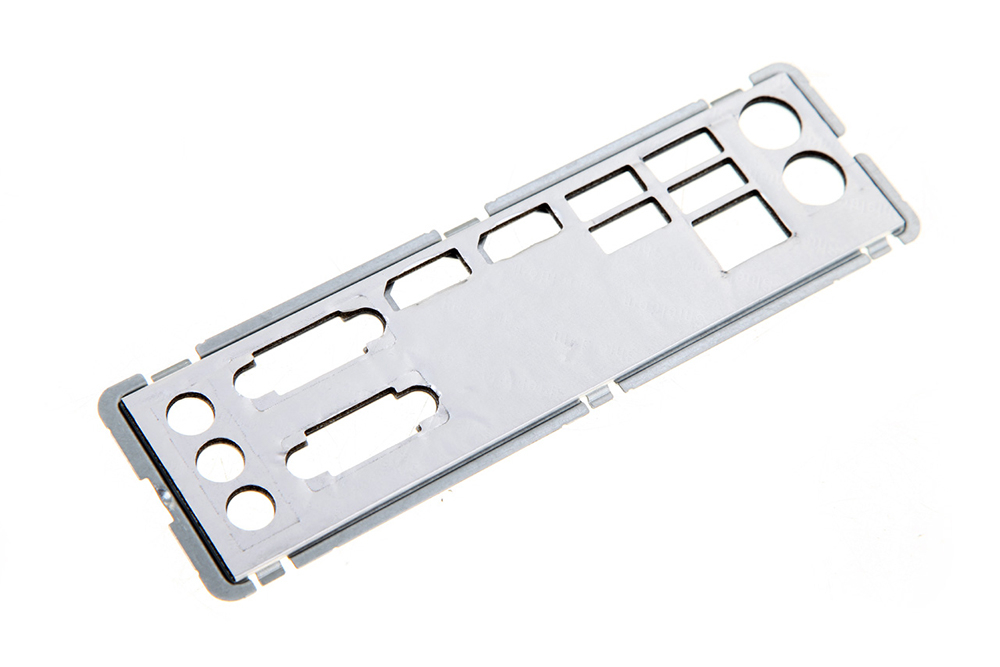

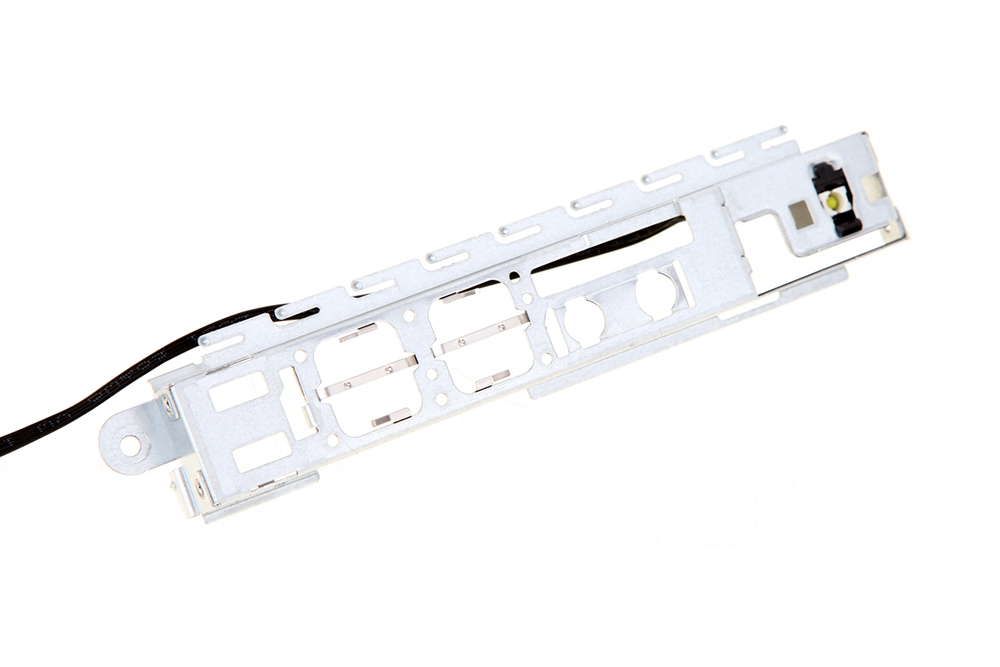

这就是接口处的挡板了。
24/29

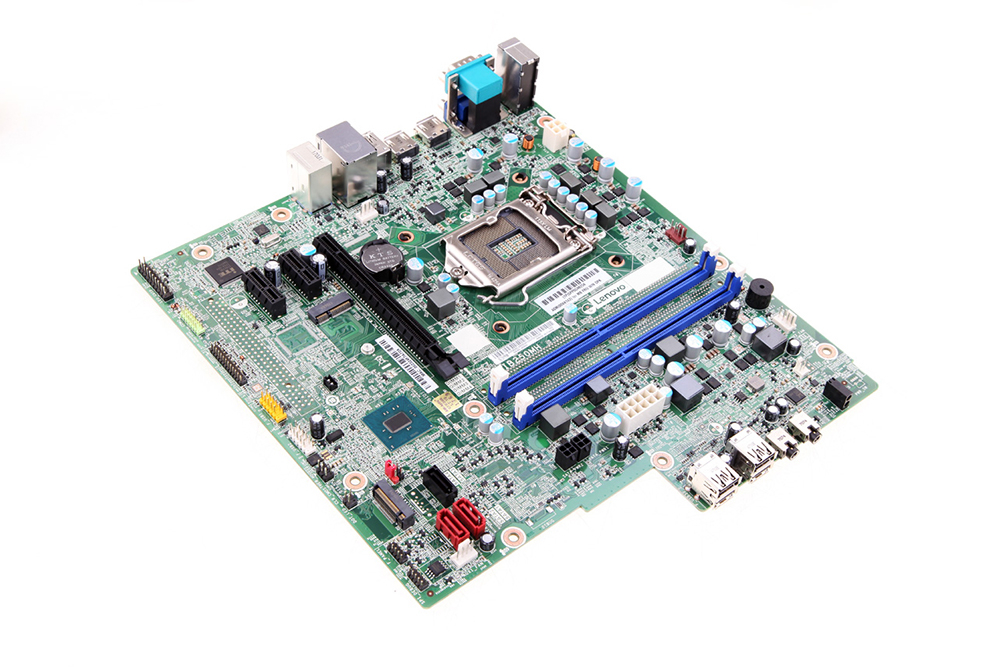

主板为B250芯片组,板型并没有使用标准的ATX或者M-ATX,而是进行了全新设计,可以看到在内存插槽右侧凸出了一部分,这里集成了机箱前部音频、USB接口和芯片。此外,主板在拓展接口上也有所预留,SATA接口有3个,M.2接口有2个,为后期升级留有空间。
25/29

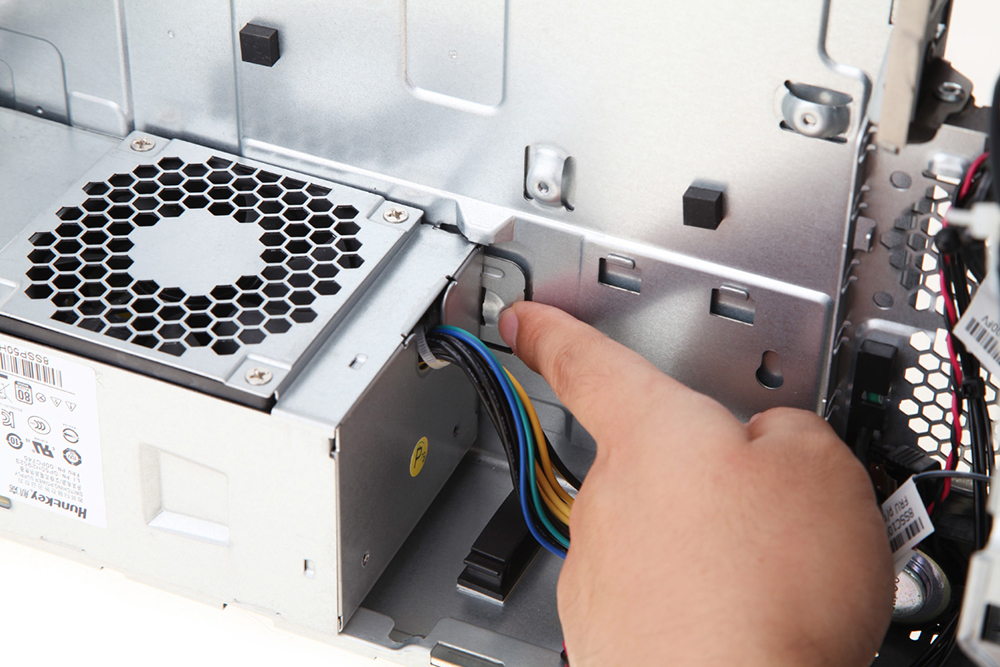

拆电源时要注意,拧下机箱后部的3颗螺丝之后并不能拉出,因为在电源内侧设计了一个固定卡扣,只有按下它才能抽出电源。
26/29

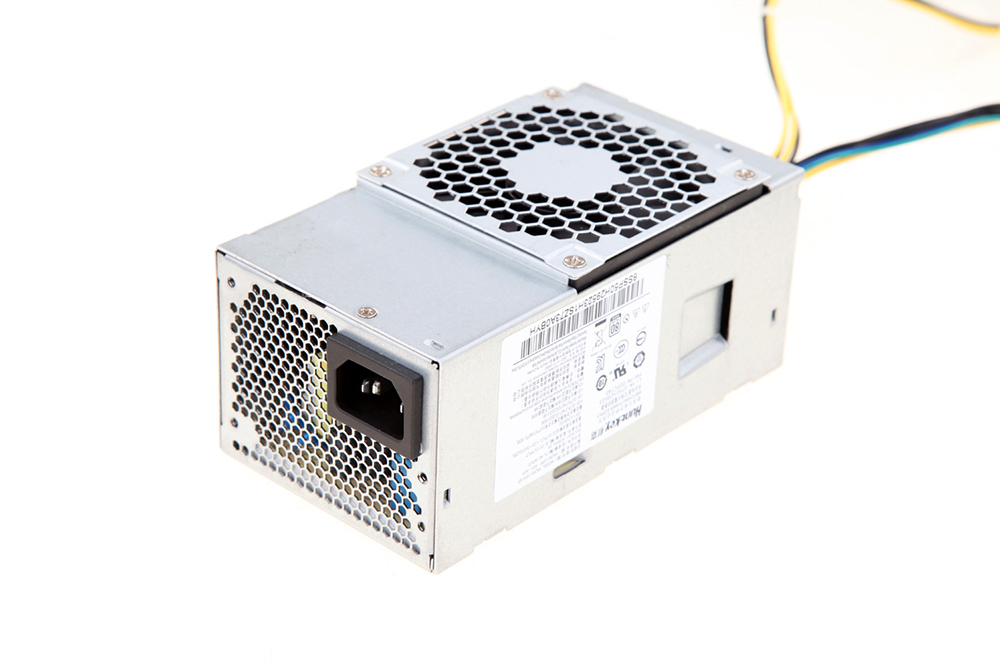

电源来自航嘉,额定功率为180W。
27/29

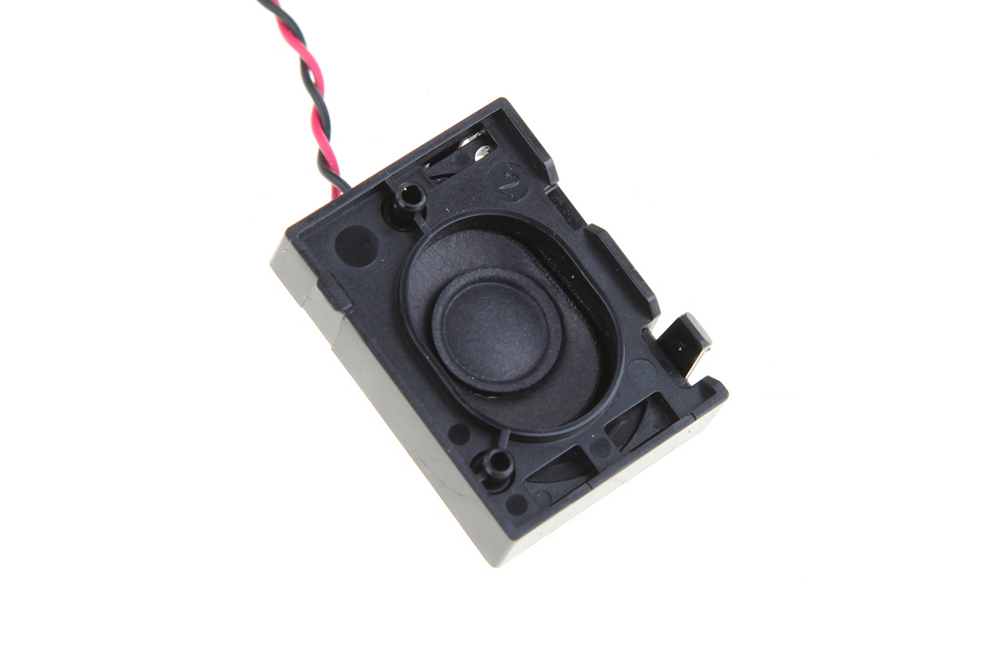

硬盘架下方的喇叭。
28/29
在I/O挡板内侧也有一层减震垫,可见主机在保护方面做得还是很到位的。
29/29
总的来说,ThinkCentre E75s在用料、结构、保护等方面都很用心,确实彰显了ThinkCentre该有的做工与品质。
